მწარმოებლებისთვის და სამრეწველო დალუქვის პროფესიონალებისთვის, ცოტა რამ არის ისეთი იმედგაცრუებული, როგორც ახლად დაჭრილი სპირალური ჭრილობის შუასადებების ამოღება მანდლიდან მხოლოდ არათანაბარი სიმკვრივის, ტალღოვანი კიდეების ან განზომილების უზუსტობების დასადგენად. იმედგაცრუების ეს მომენტი მიანიშნებს ფუჭად დაკარგულ მასალაზე, დაკარგულ დროს და, რაც მთავარია, პროდუქტზე, რომელიც შეიძლება ვერ შესრულდეს.
არათანმიმდევრული გრაგნილი არ არის მხოლოდ წარმოების შეფერხება; ის ურტყამს გულს, რაც სპირალური ჭრილობის შუასადებს საიმედოს ხდის. გრაგნილის სიმკვრივე პირდაპირ გავლენას ახდენს დალუქვაზე, უფრო დაბალი სიმკვრივის გრაგნილები მუდმივად ამცირებენ თავიანთ უფრო მაღალი სიმკვრივის ანალოგიებს. როდესაც საწარმოო ხაზები აწარმოებენ შუასადებებს არაერთგვაროვანი განივი კვეთით, ცვალებადი გარე დიამეტრით ან ფხვიერი გრაგნილებით, შედეგები სცილდება მაღაზიის იატაკს - ფლანგების კავშირებს, მილსადენის სისტემებს და, საბოლოო ჯამში, ოპერაციულ უსაფრთხოებას.
ეს სტატია იკვლევს, თუ რატომ გრძელდება არათანმიმდევრული გრაგნილი ბევრ ოპერაციაში, რამდენად თანამედროვეავტომატური გრაგნილი მანქანა სპირალური ჭრილობის შუასადებისთვისტექნოლოგია პასუხობს ამ გამოწვევებს და რისი გაკეთება შეუძლიათ წარმოების გუნდებს განმეორებადი, საიმედო შედეგების მისაღწევად.
გადაწყვეტილებების განხილვამდე აუცილებელია იმის გაგება, თუ რატომ ხდება არათანმიმდევრული გრაგნილი პირველ რიგში. პრობლემების უმეტესობა იყოფა სამ კატეგორიად: მექანიკური საკითხები, მატერიალური ცვლადები და პროცესის კონტროლის ხარვეზები.
გრაგნილი მანქანის მექანიკური მთლიანობა პირდაპირ განსაზღვრავს მის მიერ წარმოებული ყოველი შუასადის ხარისხს. როდესაც კომპონენტები ცვდებიან, იშლება ან ცვივა, დეფექტები პროგნოზირებადია, მაგრამ არა გარდაუვალი.
| სიმპტომი | პოტენციური მიზეზი | გავლენა შუასადებების ხარისხზე |
|---|---|---|
| არათანაბარი დაძაბულობა გრაგნილების გასწვრივ | ნახმარი დაჭიმვის მოწყობილობები, არასწორი კალიბრაცია | ტალღოვანი, არაერთგვაროვანი შუასადებების პროფილი; სიცარიელეები შემავსებლის ფენაში |
| მანქანის არარეგულარული ხმაური ან ვიბრაცია | ფხვიერი ჭანჭიკები, ნახმარი საკისრები | არათანმიმდევრული გრაგნილი მოედანი; კომპონენტების დაჩქარებული ცვეთა |
| რხევადი spindle სიჩქარე | გაუმართავი VFD დისკი, ცურვის ღვედი | განსხვავებული ფენის სიმკვრივე; განზომილებიანი არასტაბილურობა |
| შუასადებების დეფორმაცია გრაგნილის დროს | ზოლის სიმაღლის არასწორი რეგულირება | დეფორმირება; ფენის არათანაბარი დაწყობა |
ამ საკითხებს შორის, არათანაბარი დაძაბულობა არის ტალღოვანი, არაერთგვაროვანი შუასადებების ყველაზე გავრცელებული მიზეზი. როდესაც დაძაბულობა ლითონის ზოლზე და შემავსებლის მასალაზე იცვლება გრაგნილის ციკლის დროს, შედეგად მიღებული შუასადებები ავითარებს დარღვევებს, რაც არღვევს მის დალუქვის მუშაობას. კრიტიკულ პროგრამებში, როგორიცაა ნავთობქიმიური დამუშავება ან ელექტროენერგიის გამომუშავება, სიმკვრივის უმნიშვნელო ცვალებადობამაც კი შეიძლება შექმნას გაჟონვის გზები მერყევი წნევისა და ტემპერატურის პირობებში.
მშვენივრად მოვლილი გრაგნილი მანქანაც კი ვერ ახერხებს უხარისხო ნედლეულის გადალახვას. ლითონის ზოლები და შემავსებელი მასალა უნდა აკმაყოფილებდეს თანმიმდევრულ განზომილებებსა და თვისებებს განმეორებადი შედეგებისთვის.
მასალასთან დაკავშირებული გრაგნილების საერთო პრობლემები მოიცავს:
- ცვლადი ზოლის სისქე: ლითონის ზოლის ლიანდაგის რყევები იწვევს არათანაბარი გრაგნილის გადახურვას, ცვლის შუასადებების სიმკვრივეს.
- შემავსებლის არათანმიმდევრული სიმკვრივე: არაერთგვაროვანი შემავსებლის მასალა ქმნის რბილ ლაქებს ან მყარ წერტილებს შუასადებების განივი მონაკვეთზე.
- ბუჩქები ან კიდეების დეფექტები: ლითონის ზოლების კიდეებზე არსებული ნაკლოვანებები აჩერებს გიდებს, რაც ქმნის დაძაბულობის მწვერვალებს.
- ტენიანობის დაბინძურება: მოქნილი გრაფიტის შემავსებლის აბსორბირებული ტენიანობა ცვლის შეკუმშვასა და ლიკვიდაციას.
პრემიუმ ნედლეულის მიღება დამკვიდრებული მომწოდებლებისგან, როგორიცააკაქსიტიეხმარება ამ ცვლადების აღმოფხვრას, რაც უზრუნველყოფს, რომ სპირალური ჭრილობის შუასადებების ავტომატური გრაგნილი მანქანა მიიღებს შეყვანებს, რომლებიც ოპტიმიზებულია თანმიმდევრული მუშაობისთვის.
არათანმიმდევრული გრაგნილის ყველაზე მნიშვნელოვანი წვლილი, ალბათ, ადამიანის ელემენტია. მექანიკური და ნახევრად ავტომატური გრაგნილი მანქანები დიდწილად ეყრდნობიან ოპერატორის უნარს, განსჯას და დეტალებისადმი ყურადღებას - ცვლადებს, რომლებიც იცვლება ცვლაში ცვლაში და ოპერატორის ოპერატორზე.
დახელოვნებულმა ოპერატორმა შეიძლება შექმნას შესანიშნავი შუასადებები ცვლის პირველი სამი საათის განმავლობაში, მაგრამ დაღლილობა, ყურადღების გაფანტვა ან მარტივი ადამიანის შეცდომა აუცილებლად იწვევს ცვალებადობას. ეს არაპროგნოზირებადი ხდის მექანიკურ ოპერაციებს შეუფერებელს მაღალი მოცულობის წარმოებისთვის ან აპლიკაციებისთვის, რომლებიც საჭიროებენ მკაცრ ხარისხის მიკვლევადობას.
სპირალური ჭრილობის შუასადებების ტექნოლოგიის თანამედროვე ავტომატური გრაგნილი მანქანა ხსნის ხელით ოპერაციებში თანდაყოლილ ცვალებადობას. პროგრამირებადი ლოგიკური კონტროლერების (PLC) და სერვომოძრავი გრაგნილების თავების ინტეგრირებით, ეს მანქანები ინარჩუნებენ ზუსტ კონტროლს დაძაბულობაზე, სიმაღლეზე და ზომებზე ყოველი გრაგნილის ციკლის განმავლობაში.
კარგად შემუშავებულიავტომატური გრაგნილი მანქანა სპირალური ჭრილობის შუასადებისთვისინახავს და ახორციელებს გრაგნილის პარამეტრებს ციფრული სიზუსტით. მას შემდეგ, რაც დაპროგრამდება შუასადებები ზომა და სპეციფიკაცია, მანქანა იმეორებს ზუსტ დახვევის პროცესს - იგივე დაძაბულობა, იგივე სიმაღლე, იგივე ფენების რაოდენობა - თითოეული ცალკეული შუასადისთვის.
PLC კონტროლირებადი გრაგნილის ძირითადი უპირატესობები მოიცავს:
- ოპერატორის მიერ გამოწვეული ცვალებადობის სრული აღმოფხვრა
- თანმიმდევრული ფენის სიმკვრივე წარმოების ყველა ეტაპზე
- სწრაფი შეცვლა სხვადასხვა შუასადებების სპეციფიკაციებს შორის
- ხარისხის უზრუნველყოფის პროგრამების ციფრული მიკვლევადობა
მწარმოებლებისთვის, როგორიცაა Kaxite, ეს სიზუსტე ქმნის საიმედო დალუქვის გადაწყვეტილებების საფუძველს, რომელიც მიეწოდება მომხმარებელს მთელს მსოფლიოში.
მოწინავე ავტომატური გრაგნილი მანქანები აერთიანებს რეალურ დროში მონიტორინგის სისტემებს, რომლებიც მუდმივად აკონტროლებენ დაძაბულობის დონეს, მასალის კვების სიჩქარეს, გრაგნილის სიჩქარეს და განზომილების პარამეტრებს წარმოების დროს. როდესაც პარამეტრი გადადის მისაღებ ლიმიტებს მიღმა, მანქანას შეუძლია გააფრთხილოს ოპერატორები ან ავტომატურად დაარეგულიროს მდგომარეობის გამოსასწორებლად.
ეს დახურული მარყუჟის უკუკავშირის მექანიზმი უზრუნველყოფს, რომ თითოეული შუასაკი აკმაყოფილებს სპეციფიკაციებს, რაც მნიშვნელოვნად ამცირებს ჯართის სიჩქარეს და გადამუშავებას.

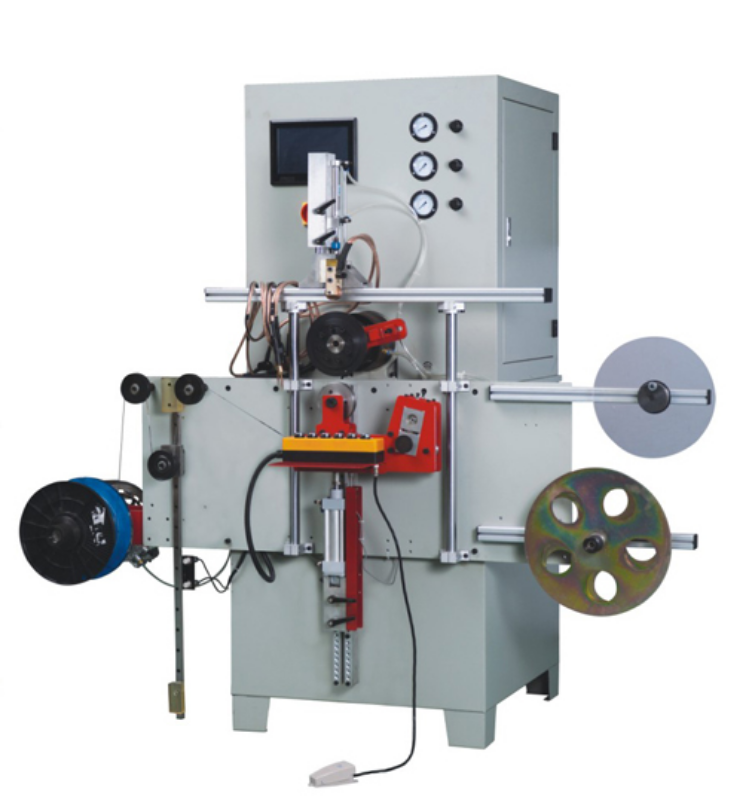

კაქსიტი-მა შეიმუშავა დალუქვის წარმოების ყოვლისმომცველი გადაწყვეტა, რომელიც მიმართავს არათანმიმდევრული გრაგნილის ძირითად გამოწვევებს. KXT E300C ავტომატური გრაგნილი მანქანა სპირალური ჭრილობის შუასადებისთვის იძლევა ზუსტ, განმეორებად შედეგებს ძლიერი მექანიკური კონსტრუქციისა და ინტელექტუალური ავტომატიზაციის კომბინაციით.
| პარამეტრი | სპეციფიკაცია |
|---|---|
| სამუშაო რეჟიმი | როგორც მექანიკური ასევე ავტომატური |
| მაქსიმალური შუასადებები OD | 500 მმ |
| მინიმალური შუასადენი ID | 25 მმ |
| შუასადებები OD ტოლერანტობა | ± 0.2 მმ |
| Spindle სიჩქარე | 0–312,5 ბრ/წთ |
| SWG სისქე | 4.5 მმ (შესაფერისი 3.2 მმ და 6.4 მმ როლიკებით შეცვლა) |
| სულ სიმძლავრე | 8 კვტ |
| წარმოების მაჩვენებელი | 20–30 წამი თითო ცალი (ANSI 6″ 150LB) |
| ელექტრომომარაგება | 380 ვ ან 220 ვ, 3 ფაზა |
| PLC | სინჯიე |
KXT E300C მხარს უჭერს როგორც V-ის, ასევე W- ფორმის გრაგნილის ვარიანტებს და შეუძლია აწარმოოს შუასადებები შიდა რგოლებით ან მის გარეშე. მისი სწრაფი ცვლადი მანდრილის სისტემა ამცირებს გადასვლის დროს საათებიდან წუთებში, რაც საშუალებას აძლევს ეფექტურ მცირე პარტიაში და შეკვეთის წარმოებას.
უფრო დიდი დიამეტრის გამოყენებისთვის, Kaxite გთავაზობთ ჰორიზონტალურ გრაგნილ კონფიგურაციებს, რომლებსაც შეუძლიათ 5000 მმ-მდე OD-მდე შუასადებების წარმოება ± 0.3 მმ განმეორებადობით.
არათანმიმდევრული გრაგნილი იწვევს პირდაპირ და არაპირდაპირ ხარჯებს, რომლებიც სცილდება ჯართის მასალებს. განვიხილოთ არასაიმედო შუასადებების წარმოების სრული გავლენა:
- პირდაპირი მასალის ნარჩენები: უარყოფილი შუასადებები წარმოადგენს ნედლეულის დაკარგულ ღირებულებას.
- შრომის არაეფექტურობა: დეფექტური შუასადებების გადამუშავებაზე ან მანქანების რეგულირებაზე დახარჯული დრო ამცირებს პროდუქტიულ გამომუშავებას.
- მიწოდების ვადები გამოტოვებული: წარმოების დაგვიანებამ, რომელიც გამოწვეულია ხარისხის პრობლემებით, შეიძლება საფრთხე შეუქმნას კლიენტებთან ურთიერთობას.
- საველე უკმარისობის რისკი: არათანმიმდევრული გრაგნილი სიმკვრივის შუასადებები უფრო მეტად გაჟონავს ოპერაციებში, რაც საბოლოო მომხმარებლებს უსაფრთხოების საშიშროებასა და ოპერაციულ შეფერხებებს უქმნის.
სპირალური ჭრილობის შუასადებების გლობალური ბაზარი აგრძელებს გაფართოებას, პროგნოზებით ზრდას 2026 წელს 2,1 მილიარდი აშშ დოლარიდან 2033 წლისთვის 3,5 მილიარდ აშშ დოლარამდე, რაც წარმოადგენს 7,1% წლიურ ზრდას. მოთხოვნის მატებასთან ერთად, მწარმოებლები, რომლებიც ინვესტიციას ახდენენ სანდო ავტომატურ გრაგნილ აღჭურვილობაში, პოზიციონირებენ ბაზრის წილის ხელში ჩაგდებაში, ხოლო კონკურენტები ებრძვიან არათანმიმდევრულ ხარისხს.
აღჭურვილობის განახლების გარდა, რამდენიმე საოპერაციო პრაქტიკა ხელს უწყობს გრაგნილების თანმიმდევრული მუშაობის შენარჩუნებას:
1. რეგულარული კალიბრაცია: შეამოწმეთ დაჭიმვის მოწყობილობები და განზომილებიანი კონტროლი მწარმოებლის სპეციფიკაციების მიხედვით.
2. პრევენციული მოვლა: შეამოწმეთ და შეცვალეთ საკისრები, ქამრები და აცვიათ კომპონენტები დაგეგმილ საფუძველზე.
3. ნედლეულის ხარისხის კონტროლი: ჩამოაყალიბეთ შემომავალი შემოწმების პროცედურები ლითონის ზოლებისა და შემავსებლის მასალებისთვის.
4. ოპერატორის მომზადება: ავტომატიზებული აღჭურვილობითაც კი, გაწვრთნილი ოპერატორები აუცილებელია მონიტორინგისა და პრობლემების აღმოსაფხვრელად.
5. გარემოსდაცვითი კონტროლი: შეინარჩუნეთ მუდმივი ტემპერატურა და ტენიანობა წარმოების ადგილებში, რათა მინიმუმამდე დაიყვანოთ მასალის ცვალებადობა.
ამ პრაქტიკის დანერგვით თანამედროვე ავტომატური გრაგნილი მანქანის სპირალური ჭრილობის შუასადებებით, მწარმოებლებს შეუძლიათ მიაღწიონ წარმოების თანმიმდევრულობას, რომელიც აკმაყოფილებს ინდუსტრიის ყველაზე მოთხოვნად მოთხოვნებს.
პასუხი: ლითონის ზოლსა და შემავსებელ მასალაზე არათანაბარი დაჭიმულობა ტალღოვანი, არაერთგვაროვანი შუასადებების ყველაზე ხშირი მიზეზია. როდესაც დაძაბულობა იცვლება გრაგნილის ციკლის დროს - გაცვეთილი დაჭიმვის მოწყობილობების, არასწორი კალიბრაციის ან მასალის არათანმიმდევრული კვების გამო - შედეგად მიღებული შუასადებები ავითარებს სიმკვრივის ცვალებადობას და განზომილების დარღვევას. თანამედროვე ავტომატური გრაგნილი მანქანები ამ საკითხს აგვარებენ დაძაბულობის კონტროლის სისტემების საშუალებით, რომლებიც ინარჩუნებენ ზუსტ, თანმიმდევრულ დაძაბულობას ყოველი გრაგნილის ციკლის განმავლობაში. ეს დახურული სისტემა მუდმივად აკონტროლებს დაძაბულობას და ახდენს რეალურ დროში კორექტირებას, გამორიცხავს ცვალებადობას, რომელიც აწუხებს მექანიკურ და ნახევრად ავტომატურ ოპერაციებს.
პასუხი: ავტომატური გრაგნილი მანქანები აუმჯობესებენ ეფექტურობას რამდენიმე მექანიზმით. პირველი, PLC-ით კონტროლირებადი ოპერაცია გამორიცხავს წარმოების დროს ოპერატორის მუდმივი კორექტირების აუცილებლობას, რაც საშუალებას აძლევს ერთ ოპერატორს ერთდროულად მართოს რამდენიმე მანქანა. მეორე, ავტომატური ლაქების შედუღების და ზოლების ჭრის ფუნქციები ამცირებს დამუშავების შემდგომ დროს. მესამე, პროგრამირებადი გადასვლის პროცედურები იძლევა სწრაფ გადართვას სხვადასხვა შუასადებების ზომასა და სპეციფიკაციას შორის. მაგალითად, KXT E300C-ს შეუძლია შექმნას ANSI 6″ 150LB შუასადებები 20-დან 30 წამში, ხოლო სხვა ზომაზე გადასვლა მოითხოვს მხოლოდ წუთებს და არა საათებს. გარდა ამისა, ავტომატიზაცია მნიშვნელოვნად ამცირებს ჯართის მაჩვენებელს, რაც უზრუნველყოფს თანმიმდევრულ ხარისხს წარმოების ყველა ეტაპზე, პირდაპირ ამცირებს მატერიალურ ხარჯებს და ხელახლა შრომას.
პასუხი: ავტომატური გრაგნილი მანქანების შეფასებისას გაითვალისწინეთ ხუთი ძირითადი ფაქტორი. განზომილებიანი დიაპაზონი: დარწმუნდით, რომ მანქანას შეუძლია მოათავსოს თქვენი საჭირო შუასადებები - როგორც მინიმალური ID, ასევე მაქსიმალური OD. ზუსტი სპეციფიკაციები: მოძებნეთ გამოქვეყნებული ტოლერანტობა; ±0.2 მმ OD-ისთვის არის ტიპიური ინდუსტრიის საორიენტაციო ნიშანი. საკონტროლო სისტემა: PLC-ზე დაფუძნებული კონტროლი პროგრამირებადი პარამეტრებით იძლევა განმეორებადობის საშუალებას წარმოების ეტაპებზე. მასალის თავსებადობა: შეამოწმეთ, რომ მანქანას შეუძლია გაუმკლავდეს თქვენ მიერ გამოყენებული ლითონის სპეციფიკურ კლასებს (304, 316 და ა.შ.) და შემავსებლის მასალებს (მოქნილი გრაფიტი, PTFE და ა.შ.). დამხმარე ინფრასტრუქტურა: გაითვალისწინეთ მწარმოებლის ტექნიკური მხარდაჭერის შესაძლებლობები, სათადარიგო ნაწილების ხელმისაწვდომობა და დოკუმენტირებული ტექნიკური პროცედურები. მწარმოებლები, როგორიცაა Kaxite, გვთავაზობენ მხარდაჭერის ყოვლისმომცველ რესურსებს, მათ შორის ტექნიკურ დოკუმენტაციას და პრობლემების აღმოფხვრის ინსტრუქციას, რათა დაეხმარონ მომხმარებლებს შეინარჩუნონ აპარატის ოპტიმალური მუშაობა აღჭურვილობის მომსახურების ვადის განმავლობაში.
არათანმიმდევრული გრაგნილი არ არის სპირალური ჭრილობის შუასადებების წარმოების გარდაუვალი რეალობა. ეს არის გადაჭრადი პრობლემა, რომელიც მოითხოვს ცვალებადობის ძირეული მიზეზების გაგებას და გადაწყვეტილებების დანერგვას, რომლებიც ეხება მექანიკურ, მატერიალურ და პროცესის კონტროლის ფაქტორებს.
თანამედროვეავტომატური გრაგნილი მანქანა სპირალური ჭრილობის შუასადებისთვისუზრუნველყოფს სიზუსტეს, განმეორებადობას და ეფექტურობას, რასაც ხელით ოპერაციები ვერ ემთხვევა. დამკვიდრებული მწარმოებლების მოწინავე აღჭურვილობაში ინვესტიციით, როგორიცააკაქსიტი, წარმოების გუნდებს შეუძლიათ აღმოფხვრას არათანმიმდევრული ხარისხის იმედგაცრუება, შეამცირონ მასალების ნარჩენები და შექმნან შუასადებები, რომლებიც საიმედოდ მუშაობენ სფეროში.
დალუქვის გლობალური ბაზრის გაფართოებასთან და ხარისხის მოლოდინების ზრდასთან ერთად, საკითხი აღარ არის ავტომატიზირებული თუ არა გრაგნილი ოპერაციები, არამედ ის, თუ რამდენად სწრაფად შეძლებთ გადასვლას.
